Présentation des coupleurs de batteries, utilisées en fourgon, camping car, solaire. Comment fonctionne un Coupleur de batteries. Présentation des schémas de branchement. |
Réalisation complète d’une platine électronique pouvant servir de:
Coupleur pour une deuxième, troisième batterie.A Améliorer un chargeur de batterie.
Testeur de batterie basse.
Régulateur pour panneaux solaires.
Je vous propose:
La Platine Montée. 40€La Platine sous forme de kit. 30€
Le Circuit Imprimé, double face trous métallisés. 18€
Les Composants. 18€
Ne sont pas inclus, le relais, ni le port 3.50€
La platine que je vous propose de réaliser
3 diodes led indiquent le fonctionnement.
D6 indique que le montage est sous tension.
D1 Indique que le premier coupleur est en fonction (batterie tracteur et auxiliaire couplées).
D2 Indique que le deuxième coupleur est en fonction (test de la 2 eme batterie).
RV2 et RV4 servent à régler les seuils de déclenchement des comparateurs.
JP1 JP2 JP3 servent à sélectionner les modes de fonctionnement.
D6 indique que le montage est sous tension.
D1 Indique que le premier coupleur est en fonction (batterie tracteur et auxiliaire couplées).
D2 Indique que le deuxième coupleur est en fonction (test de la 2 eme batterie).
RV2 et RV4 servent à régler les seuils de déclenchement des comparateurs.
JP1 JP2 JP3 servent à sélectionner les modes de fonctionnement.

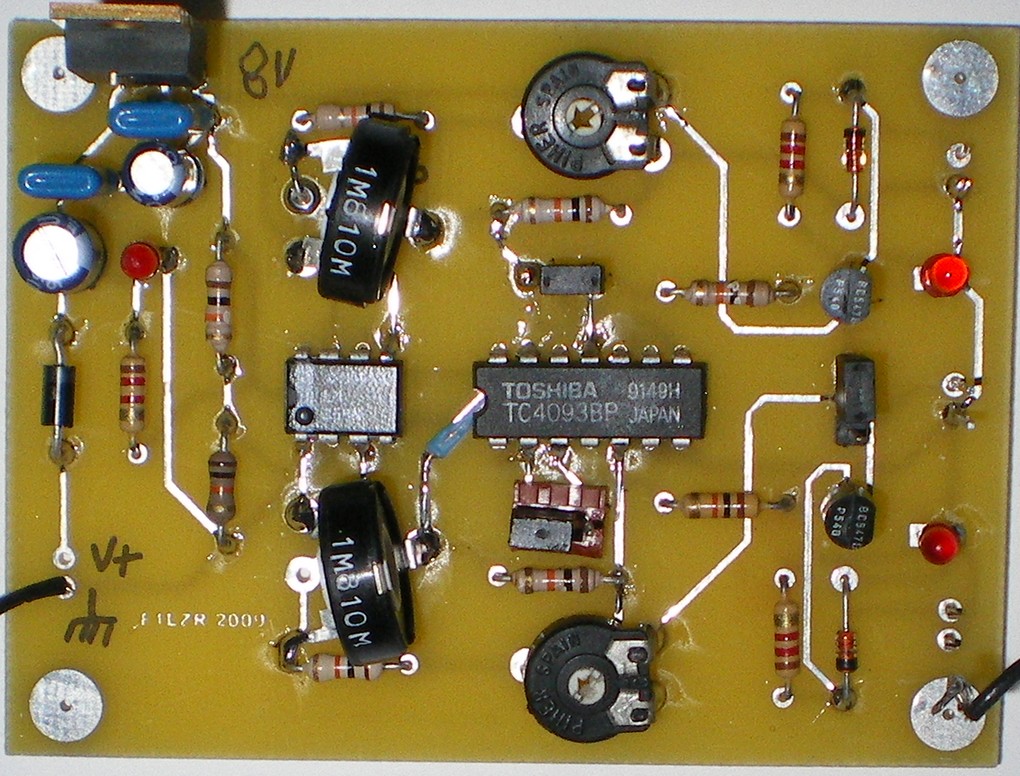

Le Premier Prototype
Aprés quelques tests la platine à étè legerement reduite, et à subi 2/3 petites adaptations.
Aprés quelques tests la platine à étè legerement reduite, et à subi 2/3 petites adaptations.
Monté dans sa configuration, la plus simple, en coupleur desacoupleur, la platine est préte à subir les tests.
montée dans le véhicule, pour voir son comportement.
